Изношенная шейка под подшипник или канавка под сальником ещё не означает, что вал коробки передач придётся менять. Если повреждение затронуло рабочую поверхность, а основная деталь сохранила правильную геометрию, вал можно передать на дефектовку и оценить возможность восстановления.
В «Квалитете» проверят посадочные поверхности и биение вала. После измерений технолог скажет, можно ли отремонтировать деталь и что потребуется для работы.
Вал оценивают целиком. Восстановление одной шейки не имеет смысла, если деталь деформирована или имеет повреждения на других рабочих поверхностях.
Какие повреждения встречаются на валах КПП
Первичный вал принимает вращение от двигателя через входной элемент трансмиссии. Вторичный передаёт крутящий момент дальше по механизму коробки передач. Устройство и расположение деталей различаются в зависимости от модели КПП.
Оба вала работают с подшипниками, уплотнениями, шестернями, синхронизаторами и другими сопряжёнными элементами.
После разборки на них могут быть обнаружены:
- износ шеек под подшипники;
- следы проворота внутренней обоймы;
- канавки и коррозия в зоне работы сальника;
- задиры и налипший металл;
- повреждения шлицев, резьбы или зубчатых элементов.
Последняя группа дефектов требует отдельной оценки. Возможность ремонта шлицев, резьбы и зубьев зависит от конструкции вала и характера повреждения. По крупным фотографиям технолог сможет предварительно определить, принимается ли такая деталь в работу.
Какие признаки появляются до разборки
Гул, вибрация, течь масла и затруднённое переключение могут сопровождать неисправность коробки передач. Но по одному симптому нельзя определить, повреждён ли первичный вал, вторичный вал, подшипник или другой элемент КПП.
Диагностику коробки в сборе выполняет специалист по трансмиссии. Он определяет причину неисправности, разбирает агрегат и передаёт повреждённые детали на проверку.
«Квалитет» работает с уже снятыми валами и связанными с ними деталями. Здесь проверяют состояние переданного изделия и определяют возможность его восстановления.
Что проверяют после разборки
Перед измерениями вал очищают от масла и загрязнений. Повреждённые поверхности не нужно заранее зачищать наждачной бумагой или другим абразивом. Кольцевые следы, задиры и налипший металл помогают оценить, как работал узел до разборки.

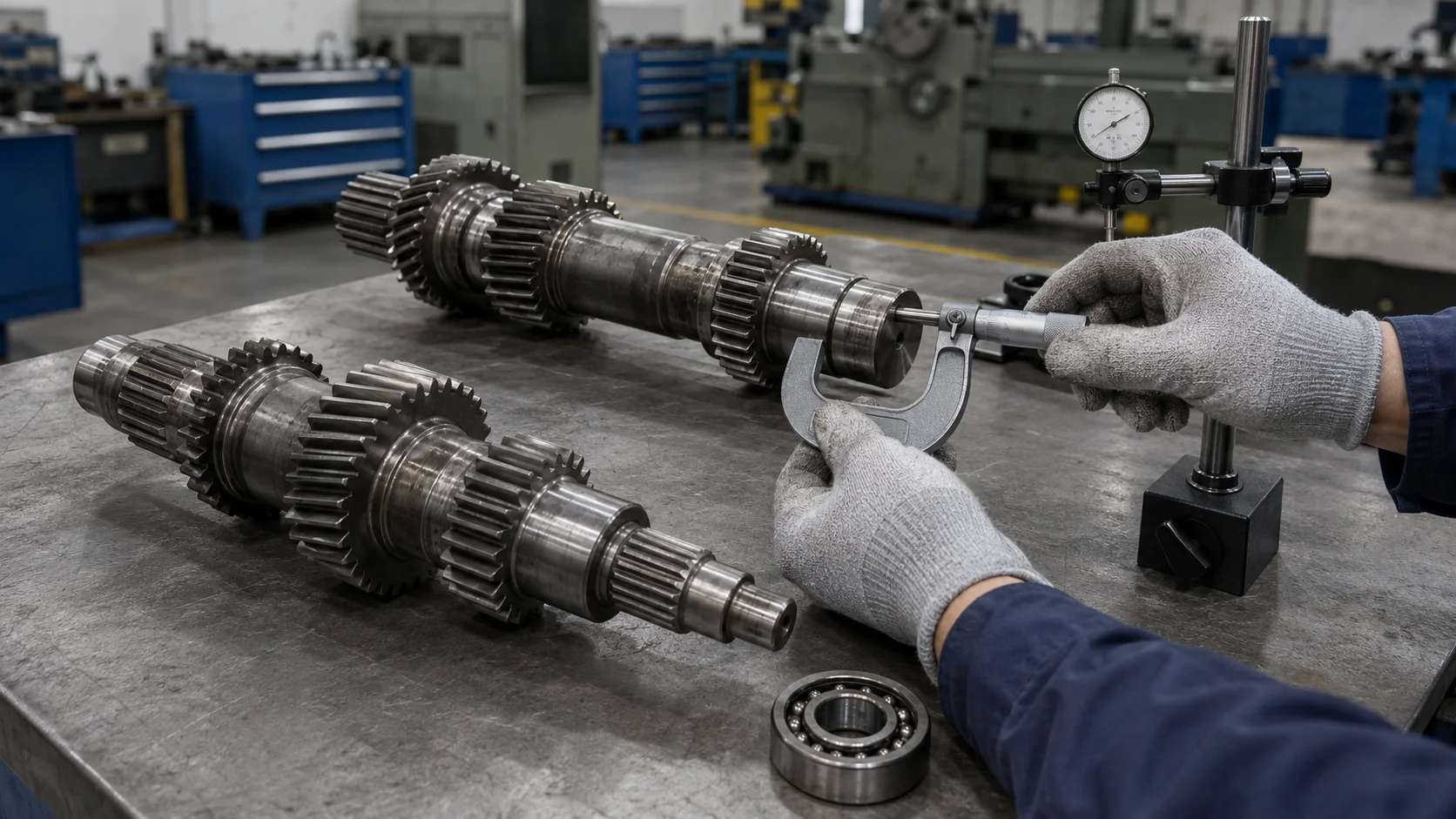

При дефектовке проверяют:
- Размеры шеек и посадочных поверхностей.
- Следы проворота подшипника и глубину выработки.
- Состояние поверхности под рабочей кромкой сальника.
- Биение и общую геометрию вала.
- Видимые повреждения других рабочих участков.
Снятые подшипники желательно передать вместе с валом. Их маркировка и характер износа помогут оценить соединение в комплекте.
Если вал уже напыляли, наплавляли, протачивали или ремонтировали другим способом, сообщите об этом технологу. Состояние прежнего ремонтного слоя учитывают при дефектовке.
| Что обнаружено | Что проверяют |
|---|---|
| Подшипник свободно устанавливается на шейку | Фактический диаметр и состояние посадки |
| На шейке есть кольцевые следы | Возможный проворот обоймы и глубину износа |
| Сальник снова дал течь после замены | Канавку, коррозию и биение вала |
| Повреждена одна посадочная поверхность | Состояние всего вала |
| Вал уже восстанавливали | Состояние ремонтного слоя |
| Видны повреждения шлицев или зубьев | Возможность работы с конкретным участком |

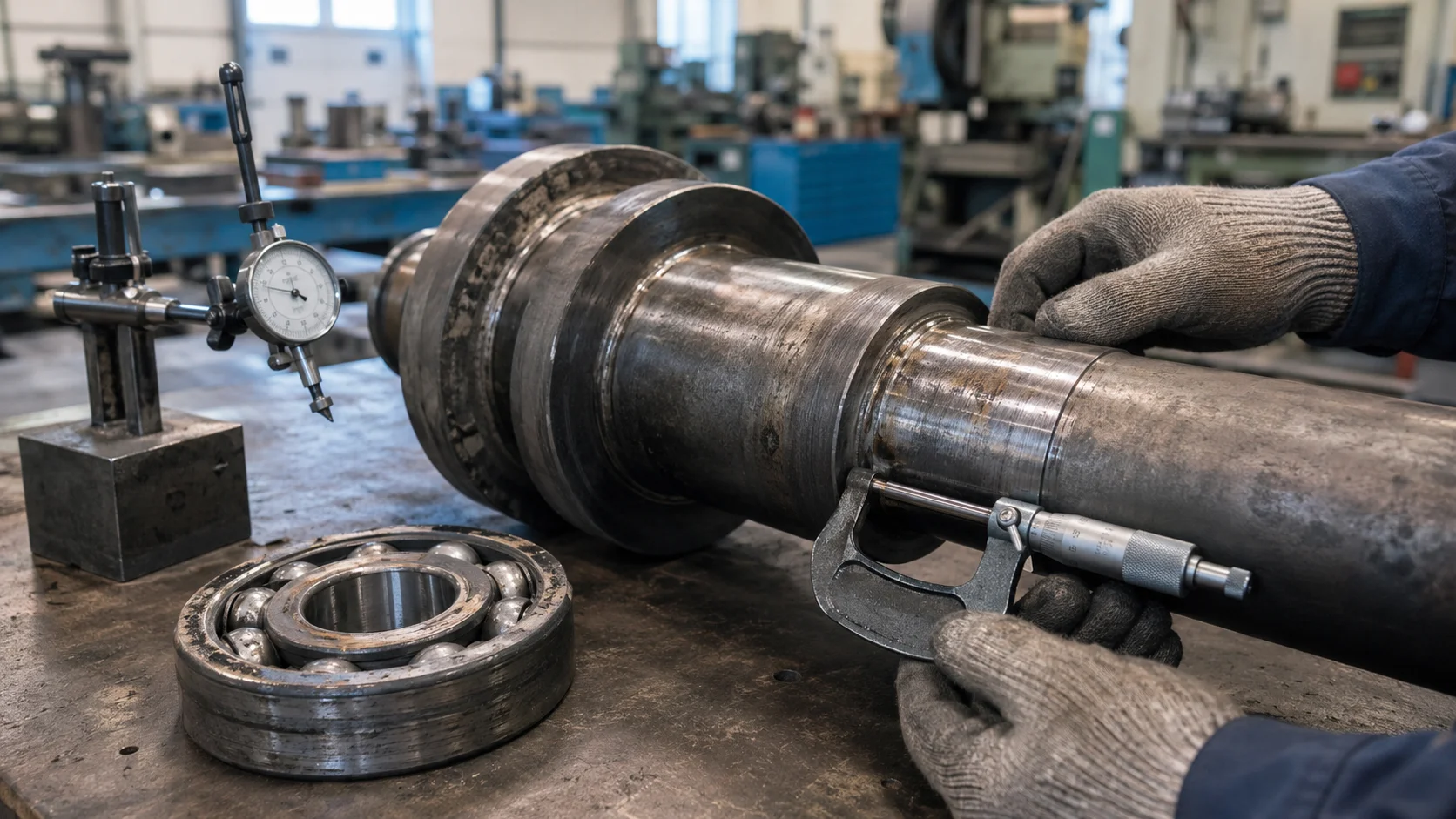

Почему новый подшипник не решает проблему изношенной шейки
Новый подшипник рассчитан на посадочную поверхность правильного размера. Если шейка изношена, внутренняя обойма может устанавливаться слишком свободно и двигаться относительно вала.
При провороте на металле остаются кольцевые следы, задиры и потемнение. Установка ещё одного подшипника без проверки шейки может привести к повторному износу.
Подробно о признаках такого повреждения рассказано в статье «Подшипник проворачивается в посадке: причины и дальнейшие действия».
Почему новый сальник может снова потечь
Рабочая кромка сальника постоянно соприкасается с валом. Со временем в зоне контакта появляется кольцевая канавка. Герметичность также нарушают коррозия, риски и биение.
Если новый сальник работает по прежней выработке, течь может вернуться после сборки. Поэтому вместе с уплотнением проверяют металлическую поверхность под ним.
«Квалитет» принимает валы с канавками под рабочей кромкой сальника и оценивает возможность восстановления повреждённого участка.
Когда вал можно восстановить
Восстановление рассматривают, когда повреждение находится на рабочей поверхности, а основная деталь остаётся ремонтопригодной. Чаще всего вопрос возникает при износе шейки под подшипник или поверхности под сальник.
На решение влияют глубина повреждения, фактические размеры, биение, состояние основного металла и следы предыдущего ремонта.
Если выявлены трещины, значительная деформация или серьёзное разрушение других рабочих участков, вал может оказаться непригодным для восстановления. Допустимый объём повреждения определяют по конкретной детали.
После дефектовки технолог подбирает способ восстановления и последующей механической обработки. Готовая поверхность должна соответствовать размеру, необходимому для дальнейшей сборки.
Если повреждена только посадка под подшипник или сальник, подробнее об услуге можно узнать на странице «Восстановление посадочных мест».
Почему вал не следует зачищать самостоятельно
Ручная зачистка может убрать налипший металл и сделать шейку визуально ровнее, но не возвращает правильный диаметр и не устраняет биение.
После обработки наждачной бумагой также сложнее определить глубину первоначального повреждения. Поэтому до дефектовки лучше сохранить вал и снятые подшипники в том состоянии, в котором они находились после разборки.
Допустимо удалить свободные загрязнения и остатки масла. Шлифовать повреждённые шейки, выбирать металл из задиров или наносить ремонтные составы до проверки не следует.
Что подготовить для оценки вала
Для первого обращения подготовьте:
- Общую фотографию первичного или вторичного вала.
- Крупные снимки повреждённых участков.
- Марку и обозначение коробки передач.
- Снятые подшипники или их маркировку.
- Сведения о предыдущем ремонте.
Если сохранились чертёж, каталог деталей или размеры посадок, приложите их к обращению.
По фотографиям технолог скажет, принимает ли «Квалитет» вал конкретной коробки передач и что необходимо привезти вместе с ним. Окончательное решение о ремонте принимают после измерений.
От чего зависят стоимость и срок
Стоимость рассчитывают после осмотра вала, когда известны количество повреждённых участков, глубина износа и состав последующей обработки.
На срок влияют состояние детали, выбранная технология и текущая загрузка производства. Универсального процента экономии по сравнению с покупкой нового вала нет: стоимость ремонта и доступность замены оценивают для конкретной детали.
Как передать вал в «Квалитет»
Не покупайте подшипники и другие ремонтные детали, пока размеры изношенных посадок не проверены. Сохраните снятые элементы и не зачищайте повреждённые поверхности.
ООО «Квалитет» принимает первичные и вторичные валы на дефектовку в Новосибирске. Специалисты проверят посадочные поверхности и биение, после чего технолог определит возможность восстановления.
Для предварительной оценки отправьте фотографии вала, обозначение коробки передач и крупные снимки повреждений.
