Изготовление деталей любой сложности по чертежам и образцам в Новосибирске

ООО «КВАЛИТЕТ» изготавливает металлические детали по чертежам, эскизам, техническому заданию и готовым образцам. Если рабочая документация не сохранилась, заказ можно передать на предварительную оценку по фотографиям и имеющимся данным.

Пришлите изображение детали, укажите её назначение, количество и известные размеры. Технолог изучит задачу и сообщит, какие сведения потребуются для расчёта и запуска в работу.

Отправить фото детали

Позвонить технологу:

+7 913-898-5157

+7(383)383-59-00

Какие детали можно передать на изготовление

Компания работает с деталями для машин, механизмов, автомобильных узлов и промышленного оборудования.

На предварительный расчёт можно направить:

• валы и оси;
• втулки;
• пальцы и штоки;
• посадочные кольца;
• переходники;
• направляющие;
• элементы подшипниковых узлов;
• детали с отверстиями, пазами, канавками и резьбой;
• нестандартные изделия по документации заказчика.

По одному названию нельзя определить, получится ли изготовить конкретную деталь. Технологу нужно изучить её размеры, геометрию, материал, рабочие поверхности и требования к точности.

После рассмотрения исходных данных заказчик получает предметный ответ, возможно ли выполнить заказ и что потребуется для расчёта.

По каким исходным данным можно изготовить деталь

Лучший вариант — рабочий чертёж, в котором указаны размеры, допуски, материал и требования к поверхностям. Но отсутствие полного комплекта документации не всегда означает, что от заказа придётся отказаться.

Для оценки можно предоставить:

• рабочий чертёж;
• эскиз с основными размерами;
• техническое задание;
• фотографию изделия;
• изношенный или повреждённый образец;
• ответные элементы узла;
• описание назначения и условий работы детали.

Фотографии позволяют увидеть форму изделия и понять характер задачи. Однако определить по ним точные посадочные размеры, соосность, допуски и состояние внутренних поверхностей невозможно. Поэтому после предварительной оценки технолог может запросить физический образец или дополнительные измерения.

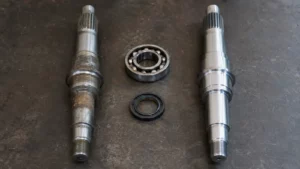

Можно ли изготовить деталь по изношенному образцу

Можно ли использовать старую деталь в качестве образца, решается после её осмотра. Простого копирования размеров обычно недостаточно. За время эксплуатации диаметры уменьшаются, отверстия становятся овальными, а посадочные поверхности теряют первоначальную геометрию.

Например, если перенести на новое изделие фактический диаметр изношенной шейки вала, правильной посадки под подшипник, сальник или шестерню уже не получится.

Поэтому при работе по образцу выясняют:

• где находится износ;
• с какими элементами сопрягается деталь;
• какие размеры определяют её положение в узле;
• сохранилась ли соосность поверхностей;
• можно ли установить исходную геометрию по ответным деталям.

Если известна маркировка подшипника, сальника или другого сопрягаемого элемента, её лучше сразу указать в заявке. В некоторых случаях для оценки полезно предоставить эти элементы вместе с изношенной деталью.

Такой подход помогает не повторить повреждённое изделие, а восстановить размеры, необходимые для нормальной сборки и работы узла.

Что отправить для предварительного расчёта

Чтобы технолог быстрее разобрался в задаче, сообщите:

• название и назначение детали;
• узел или оборудование, в котором она установлена;
• необходимое количество;
• основные размеры;
• материал, если он известен;
• маркировку ответных элементов;
• требования к посадкам и допускам;
• характер нагрузки;
• известную причину износа или поломки;
• необходимость дополнительной обработки рабочих поверхностей.

Самостоятельно составлять большое техническое задание необязательно. Отправьте то, что у вас есть: чертёж, эскиз, фотографии или описание. После изучения материалов технолог уточнит недостающие сведения.

Как проходит изготовление

Состав работ для разных деталей отличается, но общий порядок остаётся понятным заказчику.

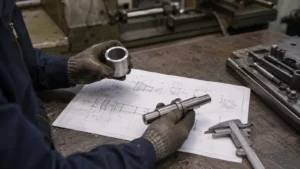

1. Изучение чертежа или образца

На первом этапе проверяют размеры, геометрию и сопряжения. Отдельно рассматривают функциональные участки: шейки валов, посадочные отверстия, резьбы, шпоночные пазы, торцы и места установки подшипников или сальников.

Если в чертеже есть противоречия либо размеры изношенного образца не позволяют восстановить первоначальную геометрию, данные уточняют до начала производства.

2. Согласование требований

Заказчик и технолог определяют, какие размеры влияют на сборку и работу механизма. Это позволяет не задавать повышенную точность всем поверхностям подряд, а сосредоточиться на действительно важных участках.

На этом же этапе согласовываются материал, количество изделий и состав обработки.

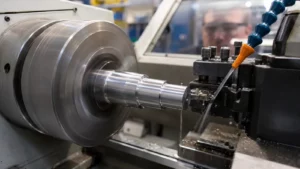

3. Механическая обработка

На заготовке формируют предусмотренные документацией элементы, наружные и внутренние диаметры, отверстия, торцы, канавки, пазы и резьбы.

Конкретный маршрут подбирают под конструкцию изделия. Изготовление может включать токарную обработку, шлифование и электроэрозионную обработку. Эти операции не заменяют услугу изготовления, а используются как отдельные этапы производства готовой детали.

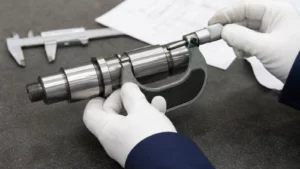

4. Контроль готовой детали

Контроль проводят по параметрам, установленным в чертеже или согласованном задании. Для одного изделия критичен диаметр посадочной поверхности, для другого — положение отверстий, соосность, биение или межосевое расстояние.

Поэтому готовую деталь оценивают не только внешне. Она должна соответствовать размерам и требованиям, от которых зависит её установка и работа в механизме.

Как подбирается материал

Если марка материала указана в чертеже, заказ рассматривается с учётом этого требования. Когда документации нет, технологу нужно знать назначение изделия, характер нагрузки и условия эксплуатации.

Заменять материал произвольным аналогом только ради снижения стоимости рискованно. Другой сплав может отличаться прочностью, твёрдостью, хрупкостью, обрабатываемостью и тепловым расширением.

При этом наиболее твёрдый материал не обязательно окажется лучшим. Он может быть непригоден для конкретной нагрузки или ускорять износ сопряжённой детали. Возможность замены материала согласовывается до изготовления.

Изготовить новую деталь или восстановить старую

Если основа изделия сохранилась, а повреждён только отдельный рабочий участок, изготовление новой детали может не потребоваться. После дефектовки технолог может предложить восстановление поверхности.

Выбор зависит от состояния основы, характера повреждения и возможности вернуть детали требуемые размеры и геометрию.

На сайте ООО «КВАЛИТЕТ» отдельно представлены направления:

• восстановление коленчатых валов;
• восстановление посадочных мест;
• восстановление постелей блока;
• восстановление распредвалов;
• детонационное напыление.

Окончательное решение принимается после осмотра детали. Заказчик узнаёт, какой вариант применим к его задаче: изготовление нового изделия или восстановление имеющегося.

Ошибки, которые усложняют изготовление деталей

1. Копирование фактических размеров старой детали. Изношенный образец принимают за точную модель нового изделия. В результате в изготовленную деталь переносятся уменьшенные диаметры, неправильные зазоры и отклонения геометрии.
2. Отсутствие сведений об ответных элементах. Размер указан, но неизвестно, какой подшипник, сальник, втулка или корпус должен с ним сопрягаться. Без этих данных сложно проверить правильность посадки.
3. Попытка рассчитать заказ только по фотографии. Фотография подходит для первого знакомства с задачей, но не заменяет размеры, чертёж или физический образец.
4. Требование максимальной точности для всей детали. Повышенная точность нужна не на каждой поверхности. Необоснованно малые допуски усложняют изготовление и могут увеличить стоимость, не улучшив работу изделия.
5. Выбор материала только по цене. Доступный материал может не соответствовать нагрузке, температуре или условиям трения. Экономия на заготовке в таком случае сокращает срок службы детали.
6. Игнорирование причины поломки. Если прежняя деталь разрушилась из-за перекоса, недостаточной смазки, перегрузки или неисправности соседнего элемента, точная копия также может быстро выйти из строя.
7. Сравнение предложений без учёта состава работ. В одном расчёте могут быть учтены подготовка, несколько операций и итоговый контроль, а в другом — только первичная механическая обработка. Поэтому сравнивать нужно не одну итоговую сумму, а весь состав заказа.

От чего зависят стоимость и срок

Назвать стоимость по названию детали или одной фотографии нельзя.

В расчёте учитываются:

• размеры и конструкция изделия;
• материал заготовки;
• необходимое количество;
• полнота исходной документации;
• количество технологических операций;
• требования к посадочным и рабочим поверхностям;
• наличие отверстий, резьбы, пазов и канавок;
• необходимость шлифования;
• объём измерений и итогового контроля.

Срок связан с маршрутом обработки, наличием подходящей заготовки и текущей загрузкой производства.

Точная стоимость и срок определяются после изучения чертежа, образца или технического задания.

Производственный опыт ООО «КВАЛИТЕТ»

ООО «КВАЛИТЕТ» занимается изготовлением, механической обработкой и восстановлением деталей в Новосибирске на протяжении 10 лет.

Опыт восстановительных работ особенно полезен при изготовлении по изношенному образцу. В этом случае недостаточно повторить видимую форму: нужно разобраться, какие поверхности изменились во время эксплуатации и как изделие сопрягается с другими элементами узла.

Заказ рассматривает технолог, который оценивает документацию или образец и определяет необходимый состав работ.

Частые вопросы

— Можно ли заказать деталь без готового чертежа?

Для предварительной оценки можно предоставить эскиз, фотографии, описание или физический образец. Достаточно ли этих данных для изготовления, технолог определит после их изучения.

— Можно ли рассчитать стоимость по фотографии?

По фотографии можно предварительно оценить характер задачи. Для точного расчёта потребуются размеры, сведения о материале, количество изделий и требования к обработке. В отдельных случаях нужен физический образец.

— Можно ли изготовить новую деталь по изношенной?

Да, если по образцу и ответным элементам можно определить исходную геометрию и рабочие размеры. Копировать фактические размеры изношенных поверхностей без проверки нельзя.

— Что делать, если материал неизвестен?

Укажите назначение детали, узел, характер нагрузки и условия эксплуатации. Если сохранились сведения об оборудовании или маркировка изделия, приложите их к заявке.

— Нужно ли передавать ответные детали?

Не всегда. Но подшипник, втулка, сальник, корпус или другой сопрягаемый элемент может помочь определить правильную посадку, особенно при отсутствии чертежа.

— Почему стоимость нельзя назвать сразу?

На цену влияют геометрия, материал, размеры, количество операций, допуски и объём контроля. Две внешне похожие детали могут существенно отличаться по сложности изготовления.

— Можно ли вместо изготовления восстановить старую деталь?

Иногда это возможно. Технолог осмотрит повреждение и оценит состояние основы. Если восстановление не обеспечит нужную геометрию или работоспособность, рассматривается изготовление нового изделия.

Отправьте задачу технологу

Пришлите чертёж, эскиз, фотографии или описание детали. Укажите её назначение, количество, известные размеры и материал. Если у вас сохранился только изношенный образец, сообщите, в каком узле он установлен и с какими элементами сопрягается.

Технолог ООО «КВАЛИТЕТ» изучит исходные данные, оценит возможность изготовления и сообщит, что ещё потребуется для расчёта.
