Восстановление посадочных мест

Восстановление посадочных мест валов под подшипники и сальники

Если подшипник проворачивается, сальник снова течёт после замены или на валу появилась выработка, проблема часто не в новой детали, а в посадочном месте. Когда поверхность разбита, подшипник не держится плотно, сальник не прижимается к валу как нужно, а узел продолжает разрушаться после сборки.

В КВАЛИТЕТ восстанавливают посадочные места методом напыления с последующей механической обработкой. Сначала деталь осматривают и измеряют, затем подбирают способ восстановления. Если ремонт технически оправдан, рабочую поверхность восстанавливают под дальнейшую установку подшипника, сальника, втулки или другой сопряжённой детали.

Обратитесь, если:

• подшипник садится свободно или проворачивается;
• после замены снова появился люфт, шум или вибрация;
• сальник быстро начинает течь;
• на валу появилась канавка от сальника;
• посадочное место стало овальным;
• на поверхности есть задиры, раковины или коррозия;
• деталь дорогая, редкая или долго поставляется;
• нужно понять, есть ли смысл восстанавливать деталь вместо замены.

Позвонить мастер-приёмщику:

• +7 913-898-5157
• +7(383)383-59-00

Задать вопрос технологу или отправить фото повреждённого участка

Почему посадочное место нельзя игнорировать

Посадочное место удерживает подшипник, сальник, втулку или другую деталь в нужном положении. Если размер ушёл, поверхность стала неровной или появилась овальность, новый подшипник не будет работать правильно. Он может встать с перекосом, начать проворачиваться, нагреваться и снова разбивать посадку.

С сальником ситуация похожая. Новый сальник может быть качественным и правильно установленным, но если на валу есть канавка, коррозия или риски, кромка не сможет плотно удерживать масло. Течь вернётся, хотя расходник уже заменили.

Изношенное посадочное место влияет не только на одну деталь. Из-за люфта и перекоса страдают соседние элементы, такие как вал, корпус, подшипник, уплотнение, крышки, втулки и сопряжённые поверхности. Поэтому перед сборкой важно проверить не только то, что меняется, но и то, во что эта деталь устанавливается.

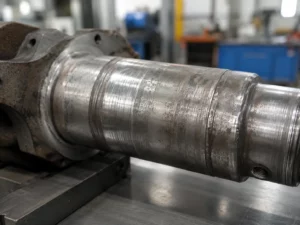

Когда нужно восстановление посадочного места

Восстановление посадочных мест требуется, когда рабочая поверхность уже не обеспечивает правильную посадку. Чаще всего это видно по нескольким признакам.

1. Подшипник входит слишком легко. При нормальной посадке он не должен болтаться или свободно проворачиваться в месте установки. Если подшипник садится без нужного натяга, узел будет работать нестабильно.
2. Есть следы проворота. На поверхности появляются потемнения, задиры, блестящие кольцевые следы, местная выработка. Это значит, что подшипник двигался там, где должен был быть зафиксирован.
3. Появилась овальность. Посадочное место уже не круглое, а изношено неравномерно. В этом случае подшипник или втулка прилегают не по всей поверхности, нагрузка распределяется неправильно.
4. На валу есть канавка от сальника. Рабочая кромка старого сальника постепенно протачивает поверхность. Новый сальник попадает в эту же канавку и может снова дать течь.
5. Есть коррозия, раковины или задиры. Такие дефекты мешают нормальному прилеганию детали и ускоряют новый износ.
6. После замены расходников проблема возвращается. Если подшипник, сальник или втулку уже меняли, но шум, течь, люфт или нагрев появились снова, нужно проверять посадочное место.

Почему посадочные места изнашиваются

Износ появляется из-за трения, вибрации, загрязнений, коррозии, перегрева, неправильной сборки или длительной работы узла под нагрузкой. Часто причина не одна, а сразу несколько.

1. Если подшипник начинает двигаться в посадке, металл постепенно вырабатывается. Сначала дефект небольшой, затем посадка становится свободнее, появляется люфт, растёт вибрация, усиливается нагрев. Чем дольше узел работает в таком состоянии, тем больше повреждается поверхность.
2. Абразивные частицы ускоряют разрушение. Они могут попадать в зону контакта через грязное масло, пыль, остатки старого покрытия, стружку или плохо очищенные каналы после ремонта. На рабочей поверхности появляются риски, задиры и раковины.
3. Коррозия тоже влияет на посадку. Даже небольшие очаги ржавчины нарушают прилегание подшипника или сальника. Для уплотнений это особенно критично: кромка сальника должна работать по ровной поверхности, иначе масло будет проходить через повреждённый участок.
4. Ошибки при сборке тоже часто приводят к износу. Перекос при установке, неправильный нагрев, ударная посадка, несоосность или неподходящая сопряжённая деталь могут повредить посадочное место ещё до начала нормальной работы узла.

Что проверяют перед восстановлением

Перед восстановлением деталь нужно не просто посмотреть, а измерить. Внешне дефект может казаться небольшим, но по факту посадка уже может быть разбита по размеру, иметь овальность или глубокую выработку.

Перед работой проверяют:

• размер посадочного места;
• глубину износа;
• наличие свободной посадки;
• следы проворота подшипника;
• канавку от сальника;
• овальность и неравномерную выработку;
• задиры, раковины и коррозию;
• состояние соседних поверхностей;
• возможность нанести материал с припуском под обработку;
• ремонтопригодность детали.

После проверки становится понятно, можно ли восстанавливать деталь, сколько материала нужно нанести и каким способом обрабатывать поверхность после напыления.

Если повреждение критическое, есть трещины, сильная деформация или нарушение базовых поверхностей, восстановление может быть не лучшим решением. Это нужно выяснить до начала работ, а не после повторной сборки узла.

Почему одной замены подшипника или сальника мало

Новый подшипник рассчитан на правильную посадку. Если посадочное место разбито, он не сможет стабильно держаться в узле. Обойма начнёт двигаться, появится трение, поверхность продолжит вырабатываться.

При свободной посадке обычно появляются:

• шум;
• вибрация;
• нагрев;
• люфт;
• следы проворота;
• быстрый износ нового подшипника;
• повреждение соседних деталей.

С сальником похожая проблема. Если вал имеет канавку или коррозию, новый сальник работает по повреждённой поверхности. Он может начать течь сразу после сборки или через короткое время.

Поэтому при повторной течи, провороте подшипника или возвращении люфта нужно проверять не только заменённую деталь, но и посадочное место.

Как проходит восстановление посадочного места

1. Диагностика

Сначала деталь осматривают и измеряют. Определяют характер повреждения: свободная посадка, проворот, овальность, канавка от сальника, задиры, коррозия, раковины или следы перегрева.

На этом этапе становится понятно, подходит ли восстановление напылением и последующей обработкой. Также определяется, какие поверхности нужно защитить, где требуется подготовка и какой припуск нужен для вывода размера.

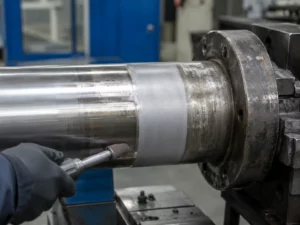

2. Подготовка поверхности

Перед напылением посадочное место очищают и подготавливают. Нужно убрать масло, грязь, коррозию, слабые участки и следы старого ремонта, если они есть.

Подготовка влияет на то, как ляжет наносимый материал и как поверхность будет вести себя после обработки. Если пропустить этот этап или выполнить его поверхностно, восстановление может не дать нужного результата.

3. Напыление

На изношенный участок наносят материал с припуском под последующую обработку. Толщина слоя зависит от фактического износа, размера детали и требований к восстановленной поверхности.

Задача напыления — не закрыть дефект внешне, а создать основу для точной механической обработки. После нанесения материала посадочное место ещё не считается готовым. Его нужно вывести в размер и проверить.

4. Механическая обработка

После напыления деталь обрабатывают до нужного размера. В зависимости от формы и назначения участка применяется шлифование, токарная обработка или другой подходящий способ.

На этом этапе восстанавливается геометрия: размер, форма и рабочая поверхность под установку сопряжённой детали. Обработка выполняется под конкретную посадку.

Если посадка получится слишком свободной, подшипник снова может провернуться. Если слишком плотной, возможны проблемы при установке, перегрев или деформация. Поэтому механическая обработка после напыления так же важна, как и само нанесение материала.

5. Контроль геометрии

После обработки проверяют размер и состояние поверхности. Важно убедиться, что посадочное место подготовлено под дальнейшую сборку и не имеет дефектов, которые снова приведут к люфту, течи или перекосу.

Контроль нужен до того, как деталь вернётся в узел. Если ошибка обнаружится после сборки, придётся снова разбирать механизм, тратить время и менять расходники.

Частые дефекты посадочных мест

• Проворот подшипника

Проворот появляется, когда подшипник перестаёт держаться в посадке. Обойма начинает двигаться, металл вырабатывается, появляются задиры, потемнение и следы перегрева.

Если просто поставить новый подшипник, проблема может повториться. Сначала нужно восстановить посадочное место, которое должно удерживать подшипник в правильном положении.

• Свободная посадка

Свободная посадка заметна при сборке. Подшипник входит слишком легко или имеет люфт. Иногда это проявляется уже в работе через шум, вибрацию и нагрев.

Такой дефект нельзя исправить заменой подшипника на такой же новый. Нужно вернуть размер посадочного места.

• Овальность

Посадочное место должно быть круглым и равномерным. Если оно стало овальным, подшипник или втулка прилегают не по всей поверхности. Из-за этого нагрузка распределяется неправильно, а узел работает с перекосом.

Овальность выявляется измерением. Визуально её можно не заметить.

• Канавка от сальника

Канавка появляется на валу в зоне работы кромки сальника. Новый сальник попадает в выработку и не может нормально удерживать масло.

Если не восстановить поверхность, течь может вернуться даже после аккуратной сборки.

• Задиры и раковины

Задиры появляются из-за трения, грязи, перекоса, перегрева или неправильной установки. Раковины часто связаны с коррозией или длительной эксплуатацией в тяжёлых условиях.

Такие дефекты повреждают новые детали и сокращают срок работы узла после ремонта.

Что подготовить перед обращением

Чтобы быстрее оценить возможность восстановления, подготовьте:

• фото повреждённого посадочного места;
• саму деталь для осмотра;
• маркировку подшипника, сальника или втулки;
• размеры, если они известны;
• чертёж, если деталь нестандартная;
• описание проблемы: люфт, течь, проворот, вибрация, шум;
• информацию о предыдущем ремонте;
• желаемый срок готовности.

Если точных размеров нет, деталь можно измерить. Но для нестандартных узлов, промышленного оборудования и редких деталей чертёж или технические данные помогают быстрее определить порядок работ.

Ошибки, которые приводят к повторной поломке

— Менять подшипник без проверки посадки.
Новый подшипник не решит проблему, если место установки уже разбито.

— Компенсировать сильный износ фиксирующими составами.
При провороте, овальности или глубокой выработке это не возвращает геометрию.

— Оценивать дефект только на глаз.
Посадочное место может выглядеть приемлемо, но иметь неправильный размер или форму.

— Восстанавливать только видимый участок.
Иногда рядом есть биение, перекос или повреждение соседних поверхностей. Если их не проверить, проблема может вернуться.

— Пропускать подготовку перед напылением.
Масло, коррозия, старое покрытие и загрязнения мешают качественному восстановлению.

— Не контролировать размер после обработки.
Восстановление посадочного места заканчивается не напылением, а проверкой геометрии.

— Выбирать подрядчика только по цене.
Дешёвый ремонт без диагностики, подготовки и контроля может привести к повторной разборке узла.

Стоимость и сроки

Точная стоимость восстановления посадочного места зависит от размера детали, глубины выработки, площади повреждения, сложности подготовки, выбранного материала, объёма напыления и последующей механической обработки.

На срок выполнения влияет состояние детали, загруженность производства, сложность обработки и необходимость дополнительных операций.

Корректнее считать работу после осмотра. У двух похожих деталей износ может отличаться по глубине, площади, форме и сложности обработки. Поэтому сначала лучше отправить фото или привезти деталь на диагностику.

Почему восстановление стоит доверить КВАЛИТЕТ

КВАЛИТЕТ выполняет восстановительные работы и металлообработку в Новосибирске. В работе с посадочными местами важен не один отдельный этап, а весь порядок ремонта: осмотр, подготовка, напыление, механическая обработка и проверка геометрии.

Здесь нельзя ограничиться одним напылением. Ошибка на подготовке, обработке или контроле размера может снова привести к люфту, провороту подшипника или течи сальника.

Можно привезти деталь без готового технического задания. Если непонятно, что именно изношено, мастер осмотрит посадку и подскажет дальнейшие действия. Для предварительной оценки можно передать фото повреждённого участка и описание проблемы.

На сайте указаны контакты мастер-приёмщика и технолога. Это удобно, если нужно быстро уточнить, можно ли восстановить конкретную деталь, какие данные подготовить и стоит ли везти изделие на диагностику.

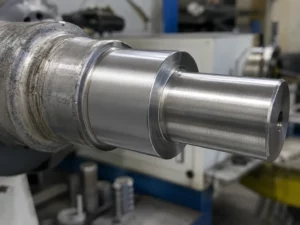

Что вы получите после восстановления

Результат работы — восстановленное посадочное место, обработанное под установку подшипника, сальника, втулки или другой сопряжённой детали.

После обработки подшипник, сальник или втулка должны становиться на подготовленную поверхность без свободной посадки и перекоса. Поверхность должна быть готова к сборке и дальнейшей работе в узле.

Если восстановить только расходник, а посадочное место оставить разбитым, поломка может повториться. Поэтому при люфте, провороте, течи или канавке на валу сначала нужно проверить саму рабочую поверхность.

Закажите восстановление посадочного места

Если подшипник проворачивается, сальник снова течёт, посадка стала свободной или на валу появилась канавка, не собирайте узел наугад. Сначала нужно проверить геометрию и понять, можно ли восстановить рабочую поверхность.
