Износилась шейка вала, разбило посадочное место под подшипник или появилась выработка на рабочей поверхности? Деталь не всегда нужно менять. Если основной металл сохранил прочность, повреждённый участок можно восстановить детонационным напылением и обработать до требуемого размера.
ООО «КВАЛИТЕТ» выполняет детонационное напыление автомобильных и промышленных деталей в Новосибирске. Чтобы предварительно оценить возможность ремонта, отправьте технологу фотографии повреждения и известные размеры.
Позвонить технологу:
Что такое детонационное напыление
Детонационное напыление — способ нанесения износостойкого покрытия на металлическую поверхность. Порошковый материал разгоняется продуктами детонации газовой смеси. А его частицы с высокой скоростью ударяются о подготовленную деталь и образуют плотный слой.
Напыление позволяет:
- восстановить изношенный диаметр;
- вернуть посадку под подшипник, втулку, сальник или шестерню;
- повысить стойкость поверхности к износу;
- сохранить деталь, которую сложно или долго искать в продаже;
- сократить простой автомобиля или оборудования;
- подготовить поверхность к окончательному шлифованию.
Покрытие не просто «наращивает металл». Его состав и режим нанесения подбирают с учётом материала детали, температуры, нагрузки и условий трения.
Высокая твёрдость сама по себе не гарантирует долговечность. Напылённый слой должен сохранять сцепление с основой, выдерживать нагрузку и не повреждать ответную поверхность.
Какие детали можно восстановить напылением
Детонационное напыление применяют для автомобильных, производственных и нестандартных деталей. Возможность ремонта зависит не только от названия изделия, но и от места повреждения, состояния основного металла и дальнейшей нагрузки.
В работу принимаются:
- шейки и опорные поверхности валов;
- наружные и внутренние посадочные места под подшипники;
- поверхности под втулки и сальники;
- посадки под шестерни;
- первичные и вторичные валы коробок передач;
- коленчатые и другие кривошипные валы;
- штоки рулевых реек;
- отдельные поверхности деталей промышленного оборудования;
- нестандартные изделия по чертежам и образцам.
Одинаковые на вид детали могут потребовать разного ремонта. Выбор зависит от сплава, глубины износа, формы повреждённого участка и нагрузки в узле. В некоторых случаях вместо напыления потребуются наплавка, напайка или изготовление новой детали.
Когда применяют детонационное напыление
Напыление имеет смысл, если износ сосредоточен на рабочей поверхности, а сама деталь не потеряла прочность.
Поводом обратиться к технологу могут стать:
- выработка на шейке вала;
- задиры или следы проворачивания подшипника;
- ослабленная посадка втулки или шестерни;
- изношенная поверхность под сальник;
- овальность или конусность рабочей поверхности;
- коррозионное повреждение в пределах ремонтируемого участка;
- отсутствие новой детали в продаже;
- длительный срок поставки оригинальной запчасти;
- высокая стоимость изготовления сложного вала или другого изделия.
Перед ремонтом важно найти причину повреждения. Если посадку разбило из-за перекоса, неисправного подшипника, недостатка смазки или деформации корпуса, одного восстановления диаметра недостаточно. Неисправность всего узла придётся устранить до сборки.
Не уверены, подходит ли напыление для вашей детали? Отправьте фотографии повреждения технологу. Предварительно скажем, есть ли смысл привозить её на дефектовку.
Когда детонационное напыление не подходит
Новое покрытие восстанавливает поверхность, но не устраняет повреждения в теле детали. Напыление не исправит трещину, критический изгиб или разрушение нагруженного сечения.
От ремонта могут отказаться, если обнаружены:
- трещины в основном металле;
- серьёзная деформация детали;
- глубокая коррозия;
- критическое уменьшение сечения;
- разрушение металла под зоной покрытия;
- повреждение кромок или переходных радиусов;
- невозможность правильно закрепить деталь на оборудовании;
- дефект, после которого нельзя получить требуемую геометрию.
Если напыление не обеспечит надёжный результат, об этом сообщат до начала основных работ. В зависимости от повреждения технолог может предложить другой способ ремонта или изготовление новой детали.
Что проверяют перед детонационным напылением

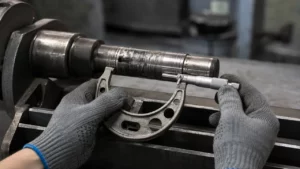

Сначала деталь очищают, осматривают и измеряют. Нужно проверить не только глубину выработки, но и положение повреждённой поверхности относительно других участков.
Перед выбором технологии определяют:
- фактический диаметр или размер посадочного места;
- овальность и конусность;
- глубину задиров и выкрашивания;
- состояние кромок и переходов;
- биение и изгиб вала;
- взаимное положение рабочих поверхностей;
- состояние металла вокруг повреждения;
- возможность установки детали на оборудование;
- припуск на напыление и последующее шлифование.
Если восстанавливается посадка под подшипник, втулку или шестерню, желательно предоставить ответную деталь либо её точные размеры. Для нестандартного изделия понадобится чертёж, эскиз или исправный образец.
После измерений становится понятно, можно ли наносить покрытие и каким должен быть порядок обработки.
Как выполняют детонационное напыление
- Дефектовка детали
Специалист осматривает повреждение, измеряет рабочие поверхности и проверяет геометрию. На этом этапе определяют, сохранила ли деталь прочность и можно ли восстановить её напылением.
- Подготовка поверхности
С повреждённого участка удаляют изношенный и нестабильный слой. Размер подготовленной зоны рассчитывают с учётом толщины покрытия и припуска на последующее шлифование.
Поверхность очищают от масла, окислов и загрязнений. Участки, которые не должны попасть под напыление, закрывают.
Качество подготовки напрямую влияет на сцепление покрытия с основным металлом.

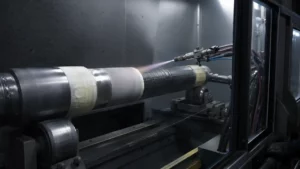

- Детонационное нанесение покрытия
Порошковый материал подаётся в установку и разгоняется продуктами детонации. Покрытие формируется последовательно, отдельными импульсами.
Слой наносят с припуском. Он необходим, чтобы после шлифования полностью вывести поверхность в заданный размер и устранить возможные отклонения формы.
Состав покрытия и режим работы выбирают под материал детали, нагрузку, температуру и условия эксплуатации.

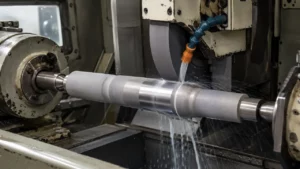

- Шлифование напылённого слоя
После напыления поверхность обрабатывают до согласованного диаметра, формы и шероховатости.
Именно на этом этапе формируется окончательная посадка под:
- подшипник;
- втулку;
- сальник;
- шестерню;
- другую сопрягаемую деталь.
Получить только нужный диаметр недостаточно. Необходимо также выдержать овальность, конусность, биение и положение поверхности относительно общей оси.

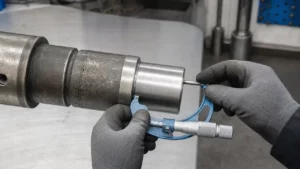

- Контроль размеров и геометрии
Готовую поверхность повторно измеряют. На валах проверяют диаметр шеек, их форму, биение и взаимное положение.
Если эти параметры нарушены, вал может работать с перекосом, а подшипник — перегреваться или быстро изнашиваться даже при правильном номинальном диаметре.
Почему напылённое покрытие может разрушиться
Срок работы восстановленной поверхности зависит от подготовки детали, правильного выбора покрытия, точности шлифования и состояния всего узла.
- Остались масло, коррозия или разрушенный металл. Загрязнения и нестабильный слой ухудшают сцепление покрытия с основой. Поэтому повреждённую поверхность нельзя просто закрыть новым материалом без предварительной подготовки.
- Неправильно подобран состав покрытия. Материал должен соответствовать нагрузке, рабочей температуре и паре трения. Слишком твёрдое покрытие тоже может оказаться неподходящим и ускорить износ ответной детали.
- Не оставлен припуск на шлифование. Если слой получился слишком тонким, после обработки может не хватить материала для полного выведения поверхности в размер.
- Восстановлен диаметр, но не геометрия. Овальность, конусность и биение вызывают неравномерную нагрузку, нагрев и ускоренный износ.
- Не устранена причина первоначального повреждения. Неисправный подшипник, перекос корпуса, недостаток смазки или неправильный натяг могут снова повредить восстановленную поверхность.
Детонационное напыление или замена детали
Восстановление оправдано, если основной металл сохранил прочность, повреждение локально, а после обработки можно получить требуемую геометрию.
Замена предпочтительнее, когда:
- повреждено нагруженное сечение;
- обнаружена трещина;
- деталь сильно деформирована;
- новый слой не устранит последствия повреждения;
- подходящая новая деталь доступна и ремонт не даёт практического преимущества.
При выборе учитывают не только стоимость ремонта, но и наличие запчасти, срок её поставки, простой оборудования и возможность проконтролировать результат.
Точно сказать, подходит ли напыление, можно после измерения детали.
Возможности ООО «КВАЛИТЕТ»
ООО «КВАЛИТЕТ» на протяжении 10 лет занимается восстановлением автомобильных и промышленных деталей.
Напыление используется для ремонта и упрочнения рабочих поверхностей, если деталь сохранила прочность и допускает последующую механическую обработку.
Предприятие также выполняет:
- восстановление коленвалов;
- восстановление посадочных мест;
- восстановление кулачков распредвалов;
- ремонт постелей блоков и головок блоков цилиндров;
- перешлифовку рокеров;
- наплавку и напайку;
- шлифовальные и токарные работы;
- изготовление нестандартных деталей по чертежам.
Конкретный способ ремонта выбирают после осмотра и измерений. Для одной детали подойдёт детонационное напыление, для другой — наплавка, напайка или изготовление нового изделия.
Как выбрать исполнителя
Детонационное напыление — только одна часть ремонта. После нанесения покрытия поверхность необходимо обработать и проверить.
Перед передачей детали уточните:
- выполняется ли дефектовка;
- проверяются ли размеры и биение;
- как подбирается материал покрытия;
- входит ли подготовка поверхности;
- предусмотрено ли шлифование после напыления;
- каким способом контролируется готовая деталь;
- учитывается ли состояние ответной поверхности.
Для ответственного узла недостаточно просто нанести новый слой. Нужно обеспечить правильный размер, форму и положение восстановленного участка.
Не стоит начинать работу без измерений, обсуждения финишного размера и понимания причины повреждения.
Что прислать для оценки детали
Для предварительной оценки подготовьте:
- фотографию детали целиком;
- два-три крупных снимка повреждения;
- название и назначение детали;
- марку автомобиля, двигателя или оборудования;
- известный номинальный размер;
- фактический размер, если он измерялся;
- данные подшипника, втулки или другой ответной детали;
- чертёж или эскиз для нестандартного изделия;
- количество одинаковых деталей.
Не обрабатывайте повреждение болгаркой перед фотографированием и осмотром. Грубая зачистка меняет форму поверхности и мешает определить первоначальный характер износа.
По фотографиям можно предварительно понять, стоит ли привозить деталь. Технологию ремонта, стоимость и срок определят после измерений.
От чего зависят стоимость и срок
Единой цены на детонационное напыление нет. Расчёт зависит от конкретной детали и объёма необходимых операций.
На стоимость и срок влияют:
- материал детали;
- площадь и глубина повреждения;
- требуемая толщина покрытия;
- состав напыляемого материала;
- форма и расположение ремонтируемого участка;
- сложность установки на оборудование;
- объём предварительной обработки;
- требования к финишному размеру;
- необходимость шлифования;
- количество одинаковых деталей;
- наличие чертежа или исправного образца.
Точная стоимость и срок заранее не указаны. Их сообщат после изучения детали и согласования технологии.
Частые вопросы
— Можно ли оценить ремонт по фотографии?
По фотографии можно предварительно рассмотреть повреждение и понять, есть ли смысл привозить деталь. Проверить размеры, биение, изгиб и состояние металла можно только при дефектовке.
— Обязательно ли шлифовать поверхность после напыления?
Да, если восстанавливается точная посадка. Покрытие наносят с припуском, а затем обрабатывают до необходимого диаметра, формы и шероховатости.
— Можно ли восстановить посадочное место под подшипник?
Можно, если основной металл сохранил прочность и после обработки удастся получить требуемую посадку. Одновременно необходимо проверить состояние подшипника и корпуса.
— Можно ли напылить покрытие на треснувшую деталь?
Напыление не восстанавливает прочность треснувшего сечения. Возможность другого ремонта зависит от расположения трещины, материала и нагрузки, но в некоторых случаях деталь потребуется заменить.
— Что делать, если номинальный размер неизвестен?
Предоставьте чертёж, исправный образец или ответную деталь. После осмотра специалист определит, достаточно ли этих данных для выполнения работы.
— Можно ли восстановить сильно изношенный вал?
Это зависит от глубины повреждения, остаточного сечения, изгиба и положения шеек. Решение принимают после измерений.
— Работает ли «КВАЛИТЕТ» с промышленными деталями?
Да. Возможность напыления деталей промышленного оборудования и нестандартных механизмов оценивается по конструкции, материалу и условиям эксплуатации.
Узнайте, можно ли восстановить деталь напылением
Если на валу или посадочном месте появилась выработка, не пытайтесь самостоятельно выравнивать её болгаркой или шлифовальной машиной. Сфотографируйте повреждение, сохраните подшипник, втулку или другую ответную деталь и передайте информацию технологу.
По фотографиям можно получить предварительную оценку. Окончательное решение принимается после осмотра и измерения детали.
